< クリーンルーム/バイオクリーンルームの概略説明 >


*ここでは実用的に、クリーンルームの概念を理解したい方、導入を検討している方を対象にした解説をしています。



<クリーンルーム>
クリーンルームはアメリカで生まれた概念で、
空間内の塵(コンタミ)を減らした部屋のことです。
具体的には、1フィートの立法体(各辺 約30cm、容積では28.3リットル)の中に、0.5μm以上の塵が
どれだけあるかで、『クラス100、クラス1000、クラス10000』とランク付けしています。
このクラスの後に付いている数字が0.5μm以上の塵の数になります。
またJIS規格ではクラス100は「5」、クラス1000は「6」、クラス10000は「7」とクラス表示されます。

この0.5μmの「μm」はマイクロ・メートルという単位で、マイクロとは1/100万 という意味です。
1mは1000mm、なので、1μmは1/1000mmと同じ意味になります。またフランス語では1/100万を
ミクロンと呼びますので、1μmは1ミクロン、と置き換えて言うことができます。(メートルは省略するのが普通)

さらに日本人には「フィート」という単位も、なじみがないので、「1フィートの立法体」を立方メートルに換算すると、
1m3の空間に、クラス100では、およそ3500個、クラス1000では35000個、
クラス10000では350000個の塵(0.5μm以上、すなわち0.5ミクロン以上)が あることになります。

この0.5ミクロンという大きさ(厳密には長さ)は、多くのバクテリア(細菌)より小さく、ウイルスより大きいですが、
ウイルスはサーフィンするように何かに乗って(≒付着して)空中を浮遊していることが多いので、
0.5ミクロンをターゲットにしたフィルターで クリーンルーム内の空気をろ過してやれば、
バクテリアおよび塵に付着したウイルスの侵入をかなりの確率*で防ぐことができます。


フィルター滅菌の問題点としては、まず、赤痢菌・コレラ菌・結核菌等、0.5μm以下が存在します。
また菌やウイルスは有機物なため、加圧されてフィルターに送りこまれる場合は、例えばウエストサイズ70の人でも
70サイズ以下の穴をくぐろうとすればくぐれるのと同じく、加圧変形してフィルターを通過できる場合があります。
特に湿気のある空気や水中の菌などは滅菌フィルターの裏側(通過した後)に繁殖していることもあるぐらいです。
フィルターや菌が加圧によって形/サイズが変わらないように、空気や水を減圧してフィルターに送った場合は、
時間内に「ろ過処理」できる量が極端に減ってしまいます。また、フィルターの穴サイズの菌などが、フィルターで
せき止められるため、フィルターの目詰まりが多発し、フィルター交換の回数が著しく多く増える場合もあるので、
フィルターを選ぶ際は、穴のミクロン数だけでなく 、実際の時間当たりろ過量や、その結果(実際の処理能力)を
チェックしてから選ぶ必要があります。




クラス1000とクラス10000のクリーンルームでは、空気ろ過フィルター付きの換気装置で外気をろ過しながら
部屋に送り込み、部屋の空気をそれぞれ1時間あたり以下の回数入れ替えることでクオリティを維持できるとされています。

クラス10000:30〜40回/h
クラス1000 :80〜100回/h
つまり、35万個の塵がある『クラス10000』の部屋の、換気回数を約2倍にすると、
塵が35000個の『クラス1000』にランクアップさせることができます。

これらのクリーンルームでは、部屋の中の空気圧をあげておき(陽圧状態、といいます) 、
部屋の ドアが開かれると部屋の中の空気が外に流れだすようにして、外部からの菌の侵入を防ぎます。


クラス100の場合は、1000や10000の場合とずいぶん違ってきます。
クラス100では、「一方向」に、1秒間に30〜50cm空気を移動させ続けて換気します。
たいていの空間では、最短距離になるのは天上から床までなので、『垂直一方向』の換気を
行います、天井全体から空気をまっすぐ垂直に床に向かって30〜50cm/秒の速度で吹き付け、
その天井全面から垂直に送られた空気を床全体で吸気できるように、床には小さな穴を等間隔でびっしり開けて
そこから空気を吸い込みます。天井の高さが2.5mとすると、50cm/秒の移動で5秒かかりますので、
すなわち「5秒で部屋全体の空気を入れ替える」ことになり、1時間では720回空気が入れ換わります。

このような換気構造にするには、床全体に小さな穴を開けて吸気するので、床の下にはその吸気を(排気するために)
流す空間が必要になり、そのような空洞構造の床に置ける装置は軽量である必要があります。
食品などの大量ライン用装置で、そのようなクラス100用に軽量化されたコンベア装置などは、まずありません。


<参考:ウルトラ・クリーン・ルーム:"How a Microchip Clean Room Works" from  El Andar Magazine


<バイオクリーンルーム/バイオクリーン環境>
クラス100で管理するのは「コンタミ対策」のためで、極めて細密なミクロン単位の電気回路を
書き込まなければならない半導体の製造などでは必要不可避でも、単に菌がいない環境にするのなら、
クラス1000、クラス10000等レベルに関係なく、他の方法で空気中の浮遊菌やウイルスを殺菌すれば十分です。
このように 塵の数ではなく、「微生物濃度」を管理したクリーンルームを「バイオクリーンルーム(BCR)*」と呼びます。

ウイルスによる病気の代表例としては、インフルエンザ、肝炎、髄膜炎、AIDS,SARS、エボラ出血熱、狂犬病、帯状疱疹、
手足口病、風疹、ナイル熱、などがあり、水中のノロ・ウイルスは食中毒の原因になります。


一般的な目安として、雲の上の空がクラス1000相当、一般的な事務所や食品工場はクラス100万、
人間が上腕を振っただけで6万〜20万の塵が発生するとされています。 塵ではなく微生物類に目を向けると、
市街地の空気1m3中に10万個単位の微生物が通常はカウントされます。
また、カビ胞子は1立方メートルあたり
平均80個存在するというデータ(神戸市衛生局)があります。

カビは胞子の状態で運ばれて、物質に付着して菌糸を生やし出芽してカビになりますが、一般家庭で
室内空気1m3に、カビ(アオカビ、クロカビ、コウジカビなど)の胞子が数個〜数千個浮遊しており、
塵(ハウスダスト)1g中からは万単位のカビ胞子が検出されます。
それらの大半は日本の日常的な温度・湿度で、ほとんどの建材表面に繁殖可能です。

また土壌1g中には、カビで1,000〜10万、細菌は100万〜1,000万個、存在するともいわれており、
食中毒の原因になるような微生物も多く含まれます。それらが舞い上がって空気に乗り運ばれたり、
材料物・梱包材・靴・衣類・髪や手足に付着して屋内に運び込まれます。


物を搬入したり、人間が作業する空間では、それらに伴って運び込まれる菌があり、
それらが空気中に飛散したものを瞬時に殺菌することはできません。
そのため、それらの細菌類をバイオクリーンルームに持ち込まないようにする「水際防衛」が必要で、
具体的には、BCRに入るにはホコリや菌が付着しにくい素材の作業着に着替える、BCRの手前に
エア・シャワー室を設け、そこで塵や菌を減らしてから入室する、靴も履き替える、何よりまず手洗い、
マスク、ヘアキャップの着用、などの対策を講じます。

それでも侵入してしまう細菌・微生物を殺菌するために「エア・サニタライザー」などで空気殺菌・表面殺菌を
行い、床や器具類の洗浄には殺菌効果があり残留物の発生しない「オゾン水」を使う、等による殺菌をします。


食品加工などでは、炭水化物の成分や湿度が多く、温度も高い環境になることが多く、そのような場所では
壁や天井、隠れた場所や床などにカビや菌が育ちやすくなります。それらが空気中に飛散するのを防ぐ
手段としてエア・サニタライザーは手間もかからず、長期間継続して効果を発揮します。また器機や床も
菌の付着や繁殖があるため、長期的な衛生維持にはオゾン水による洗浄の併用が効果的です。


さらに製品を最終段階で紫外線で殺菌する等で、製品の菌汚染を予防します。これらの対策が備わった
環境をバイオクリーン環境*といい、食品工場などに導入されています。



*バイオクリーン環境、バイオクリーンルームの「バイオ」の部分を「バイオロジカル」と言うケースもあります。
 しかし「バイオロジカル・クリーン・環境」という長い名前を使うことと、それが普及することは相反するため、
 ここではバイオで統一しています。



■ 衛生/食品衛生の基礎知識


>ミネラルウォーター等、水製品の殺菌装置はこちらから


オゾン殺菌装置 オゾン殺菌と紫外線殺菌のW殺菌 サニタライザー


全国採用数30,000件のオゾン殺菌(紫外線オゾン)装置






 空気/表面殺菌用装置








紫外線照射装置/UV照射装置:紫外線殺菌装置

水殺菌用装置

 <プロが清潔を保つ、最も簡単な方法!>

『空気』・『各表面』・『原材料』・『作業者』・『容器』
が衛生管理のポイントです。
特に空気と表面は細菌対策(カビ・腐敗)の重要点で、
この二つをカバーすれば事故率は一気に低減します。


そのための最も簡単で安全(=残留物ゼロ)な手段
が紫外線+オゾン殺菌装置の導入です。

>『衛生・食品衛生の基本知識』


1.空気中の浮遊菌/落下菌を殺菌。脱臭も。

  >作業衣や器具も、オゾンで殺菌・脱臭できます。

2.表面(=天井/壁/床/テーブル/容器)を殺菌。

  >オゾンは薬品と違い、残留ゼロで安心。


・世の中で最もクリーンな殺菌が『紫外線+オゾン
です。
 行政産技研究機関や日立等のプラントでも採用。
 性能・信頼性とも抜群の装置シリーズです。

・紫外線/オゾンの切り替えはタイマーで自動。
 人による管理より確実・安全で、手間も省けます。

■在室時も人に安全な低濃度オゾンを発生させる、
 より殺菌効果の高い、改良型を追加しました。





関連参考ページ : 新型インフルエンザ予防と対策

■ 衛生/食品衛生の基礎知識


>水製品の殺菌装置はこちらから











   大学院、各種研究施設の 実験〜生産用途まで
   幅広くご利用いただけます。



<予算9万円から。従来施設を、簡単にクリーンルームに!>


■従来比2倍のスピード除塵/大風量化を実現。
 クラス1000対応で、高度な実験から生産用途まで使えます。

ろ過能力の高いHEPAフィルタ*採用。
 * 0.3μmのパーティクルを99.99%ろ過する能力を持っています。

目的に応じて、高度なシステムにコンポーネントできます。

独自の送風構造で、広範囲に均一なエアを供給します。

独自の2ファン構造で、薄型化と大風量を同時に実現。
 従来よりコンパクトで1ランク上の能力です。

風量切替は5段階で、快適な量に設定できます。

フィルタ交換時期やファン停止等の異常を光でお知らせ。
 コーナ2ヵ所にLEDを設置、多角度からチェックできます。

■エアクリーンユニットより、大きなスペースに対応した
 簡易クリーンルームの設置ご相談は、樹(いつき)産業株式会社へ
 http://www.itsuki-sangyo.co.jp/





エアクリーンユニット/簡易クリーンルーム用 フィルター付き換気装置>

  ■従来比2倍のスピード除塵/大風量化を実現

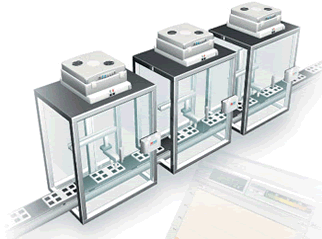

独自のツインファン構造採用(形ZN-A2502)で、薄型化と大風量を同時に実現。
従来品と比較すると、1ランク上の能力で、ダウンサイジングが可能です。

■外部入出力インターフェースを装備。
自己診断機能でフィルタ交換時や異常運転時にはアラームが出力されます。

外部入出力インターフェース図





■超簡単メンテナンス
バックル構造で、フィルタをワンタッチ交換でき、
現場でのメンテナンス時間を短縮できます。

フィルタ交換図解



■エアパーティクルセンサでパーティクル量を常時センシング。
パーティクル量に応じて、2つのパターンで風量を制御することで、
急速換気から省エネの段階運転まで、最適なクリーン環境を維持します。

急速フィードバックと定常フィードバックのグラフ



■変化する製造環境を常時センシングして最適なクリーン環境を提供。
最大9台までのエアクリーンユニットをセンシング&コントロール。
工程毎のクリーン度を、品質と関連づけて管理できます。

エアクリーンユニットのセンシング&コントロール図


■アプリケーション

電子部品製造工程

マルチクリーンコントロールに

電子部品製造工程の図

生産工程/検査・測定ブース

UV照射・UV洗浄実験などに

セル生産工程の図

保管または試験環境

精密部品などの保管に

保管または試験環境の図





*バイオクリーンルーム用 空気・表面殺菌装置は こちら をご参照ください。
